一、PUE 指標測量點

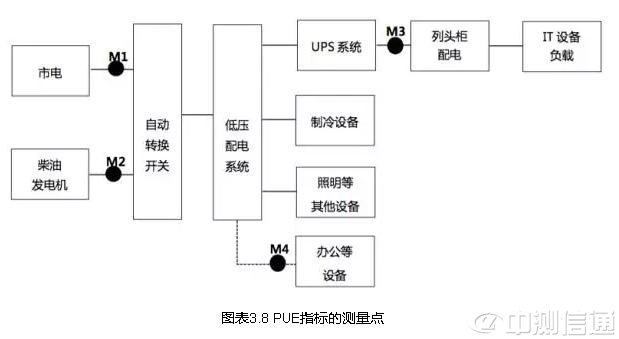

為計算PUE，需要在如圖3.8所示的數據中心的供配電系統示意圖中，測量數據中心總耗電及IT設備耗電，具體測量點如下：

（1）數據中心總耗電

在正常情況下，數據中心的電能由市電提供，測量點應取市電輸入變壓器之前，即圖3.8中的M1 點。當市電故障情況下，柴油發電機產生的電力(圖3.8中的M2點〉作為數據中心總耗電的測量點。如果是多用途機房樓，數據中心總耗電計算中，需減去在M4點測量的辦公等其他耗電。

（2） IT設備耗電

嚴格來說， IT設各耗電應該在各IT設備輸入電源處測量耗電量并進行加總，但由于IT設各數量較多，這一方法將大大增加測量工作量和成本。因此，在實際操作中，可在各路UPS輸出或者列頭柜配電輸入處進行測量后，將測量值加總作為IT設備耗電。每一路供電的IT設備測量點即圖3.8中的M3點。

確定測量點之后，根據定義PUE的計算方法:

PUE=(P1+P2 -P4) /P3

其中P1 為在M1 點測得的用電量，依此類推。

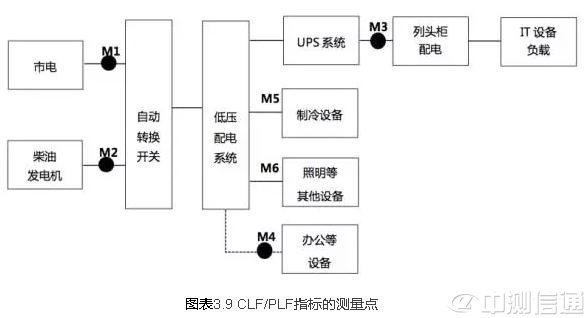

為計算CLF和PLF指標，需要在PUE測量點的基礎上，增加制冷設各耗電、照明等其他設備耗電的測量點，即圖4中的M5，M6點。

根據定義， CLF和PLF 的計算公式:

CLF=P5 / P3

PLF = (P1+ p2 -P3- P4 -P5- P6) / P3

其中P1為在M1 點測得的用電量，依此類推。

另外，還需要注意以下問題:

數據中心總進線開關柜、列頭柜或電子信息設備終端配電裝置宜安裝有功電度計量裝置。當列頭柜內安裝有隔離變壓器時，有功電度計量裝置的計量不應包括隔離變壓器的損耗。

當數據中心位于其他建筑物內時，數據中心總用電量中不應包含其他功能用房的用電量。

數據中心使用的有功電度計量裝置應具有用電量顯示、累積和信息傳輸功能。

檢測用儀器儀表應符合下列要求：

（1）有功電度表的精度等級不應低于1.0 級；

（2）交流電壓/電流互感器的精度等級不應低于0.5 級。

PUE電能利用效率的檢測應長期連續進行，當電能利用效率的數值小于本地區數據中心平均電能利用效率時或小于自身以往歷史數據時，可判定數據中心達到節能。

二、能耗的間接測量和估算

在實際測量中，部分需要的耗電量可能無法直接測量得到，而應通過一定的方法進行間接測量和估算。制冷設備和供配電系統能耗的間接測量和估算可采取如下方法。

（1） 制冷設各能耗的間接測量和估算

采用水冷空調的數據中心通常與所在建筑的辦公場所等共用冷水機組，為測量數據中心制冷所消耗的電能，可測量或估計數據中心和其他負載之間的熱負荷比例(根據水流量、水溫的設置等) ，然后根據比例將冷水機組消耗電能的一部分分配給數據中心。

計算局部PUE的區域與其他區域有共享制冷系統時，也應采用這種方法進行間接測量和估算。

當采用間接測量或者估算方法時，需要在發布數據時加以說明。

（2） 供配電系統能耗的間接測量和估算

在測量供配電系統能耗的過程中，如果指定的測量點難以安裝測試設備，根據相關設備的能效因子進行間接推算。例如，在PUE測量中，如果無法在數據中心變壓器之前直接測量數據中心的總能耗，可根據變壓器之后的實測值進行推算。

此外，當需要從數據中心總耗電中扣除辦公等耗電時，也應采取按比例分?jǐn)偟姆绞�，將�?duì)應的供配電系統的損耗進行扣除。

三、測量周期和頻率

能耗指標的數值受各種因素的影響，會隨季節、節假日和每天忙閑時段的改變發生變化，因此為全面、準確了解數據中心的能效，應采用固定測量儀表，對數據中心能耗進行持續、長期的測量和記錄。如果沒有固定測量儀表，測量的周期和頻率應: (a) 每次測量不小于lh; (b) 每天測量不少于2次，在業務忙時和閑時進行測量; (c) 每月不少于3天，可在5 日、15 日、25 日進行測量。

數據中心應根據連續或多次短時累計的數據中心總耗電、IT設備耗電等測量值(單位為kWh)來計算PUE等能效指標。

如無特殊說明，數據中心的PUE、pPUE、CLF、PLF和RER等能效指標，是指采用固定測量儀表，在指定測量點測量并記錄至少一年的數據。數據中心如果選擇公布季度、月份、周、天或小時發布能效數據，應對其能效周期加以說明。
